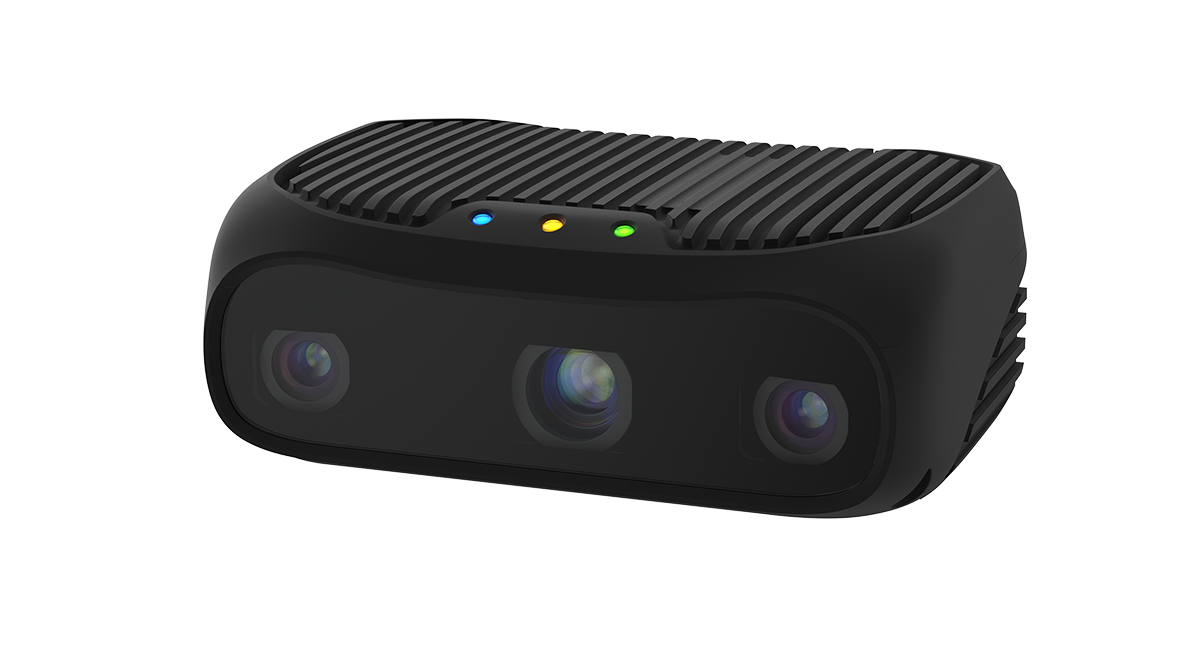

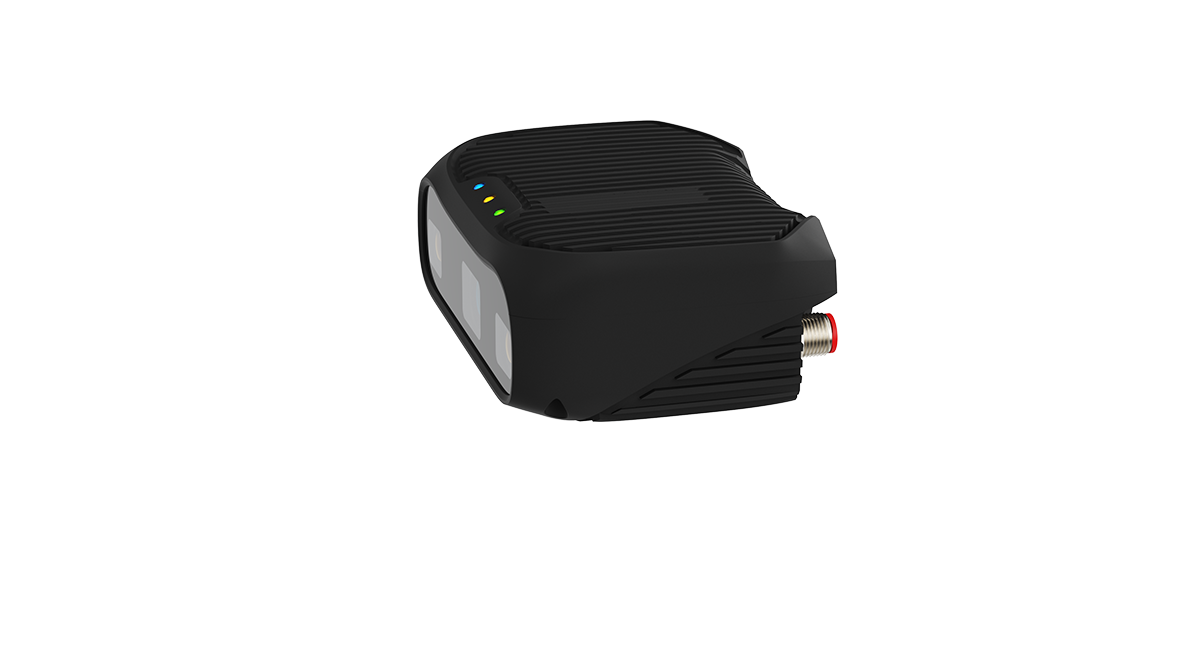

USD01-2550
소형 스트라이프 구조광 3D 카메라로, 근거리 인식 및 위치 파악이 정확하며, 컴팩트한 본체와 고정밀 포인트 클라우드 이미징 기능을 갖추고 있습니다. HDR을 지원하며, 로딩/언로딩, 위치 파악 및 조립 등 고정밀 가이드가 필요한 환경에 적합합니다.
-
양안 스트라이프 구조광 -
작동 거리 1.2~3m -
최대 깊이 해상도 2064×1552 -
기가비트 이더넷 -
방진·방수 등급 IP65
-
기술 사양
-
다운로드 센터
Swipe Left
| 기술 원리 | 양안 + 줄무늬 구조광 |
| 레이저 파장대 | 청색광 （455nm） |
| 광원 | LED |
| 셔터 방식 | Global |
| 도면 출력 지연 시간 | ~850ms |
| 프레임 속도 @ 해상도 (심도) | 2064 x 1552 (MAX ) |
| 프레임 속도 @ 해상도 (컬러) | / |
| RGB-D 정렬 | / |
| 출력 이미지 | 딥맵, 그레이스케일 이미지, 포인트 클라우드 |
| Z축 정밀도 | ~0.03 @250 mm ~0.05 @330 mm ~0.12 @500 mm |
| XY 축 정밀도 | 0.13 @250 mm 0.17 @330 mm 0.25 @500 mm |
| FOV（H/V） | MAX 51°/39° ±3° |
| 기준선 | 86 |
| 권장 측정 범위 | 250 - 500 |
| 최대 측정 거리 | 250 - 500 |
| 근거리 시야 | 225 x 140 |
| 원거리 시야 | 486 x 270 |
| 호스트 운영 체제 | Linux/Windows/ROS |
| 소프트웨어 개발 키트 | Vcamera + Camport4 |
| 크기 | 125 x 46 x 90 mm |
| 무게 | 690g |
| 데이터 인터페이스 | Gigabit Ethernet |

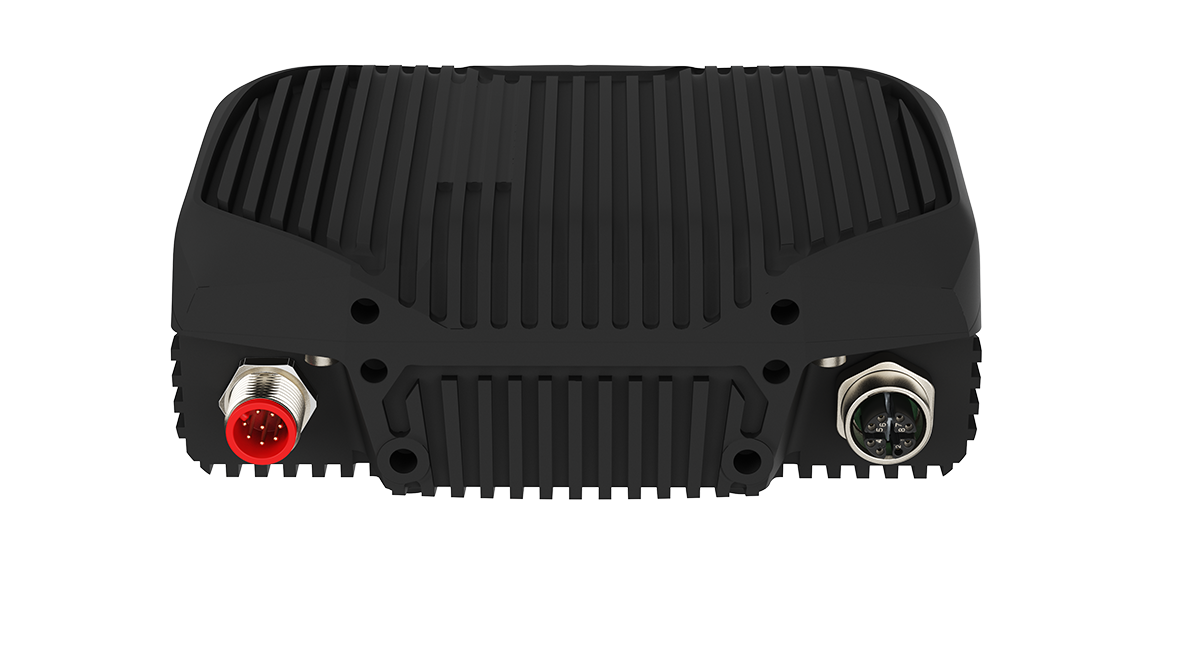

| 네트워크 인터페이스 | M12 A-Code 8 |
| 트리거 및 전원 인터페이스 | M12 X-Code 8핀 항공용 커넥터 기가비트 이더넷 |
| 전력 소비 | ≤24W |
| 외장 재질 | 알루미늄 합금 |
| 보호 등급 | IP65 |
| 방열 방식 | 수동 냉각 |
| 설치 방법 | 기계적 고정 |
| 공급 전압 | DC 24 V |
| 작동 온도 | 0-40℃ |
| 보관 온도 | -10 ℃ ~ 55 ℃ |
