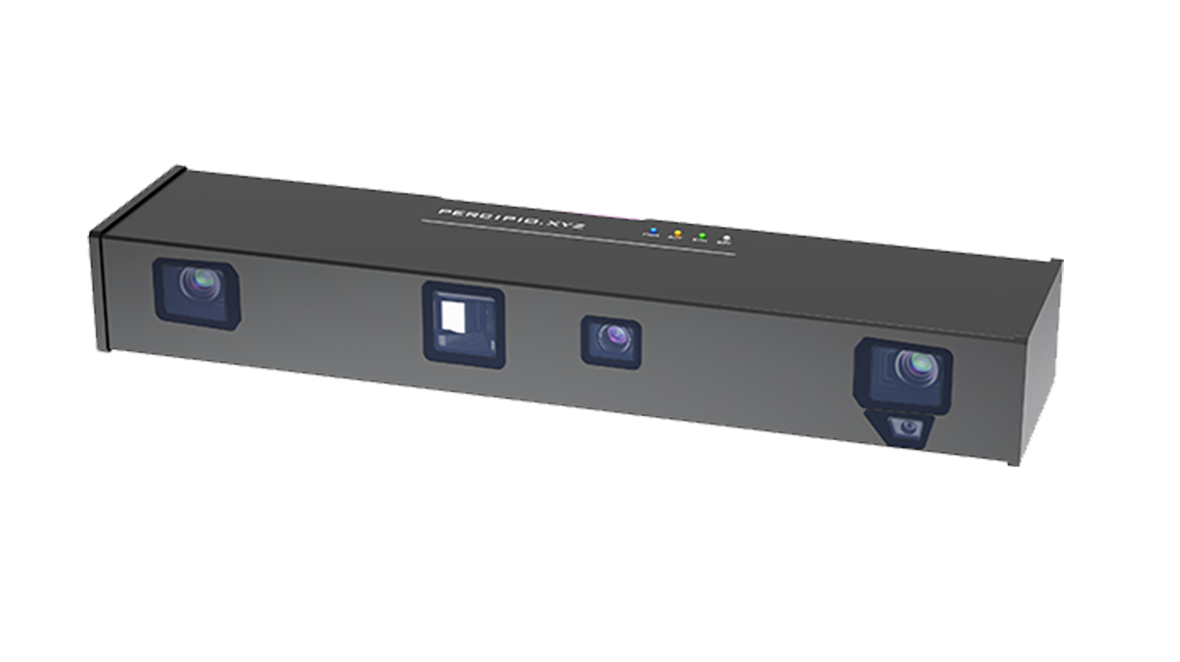

VMD03-1230(C)*
3D 스마트 카메라는 능동형 스테레오 비전 기술을 탑재하여 정확한 심도 정보를 제공하고 뛰어난 환경 적응성을 자랑하며, 다양한 분야의 지능형 솔루션 구현을 지원합니다.
-
양안 스트라이프 구조광 -
작동 거리 1.2~3m -
최대 깊이 해상도 20480×1536 -
최대 컬러 해상도 2560×1920 -
기가비트 이더넷 -
방진·방수 등급 IP65
-
기술 사양
-
제품 특징
-
다운로드 센터
Swipe Left
| 기술 원리 | 양안 + 줄무늬 구조광 |
| 레이저 파장대 | 635nm(적색광) |
| 광원 | 레이저 |
| 셔터 방식 | Global |
| 도면 출력 지연 시간 | ~1860ms@Standard ~2240ms@Quality ~1680ms@Fast |
| 프레임 속도 @ 해상도 (심도) | up to 1.14FPS @ 2048 x 1536 /1024 x 768 / 512 x 384 |
| 프레임 속도 @ 해상도 (컬러) | 5fps@2560 x 1920@YUYV 7fps@2560 x 1920@CSI BAYER12GBRG 9fps@1920 x 1440@YUYV 15fps@1280 x 960@YUYV 15fps@640 x 480@YUYV |
| RGB-D 정렬 | 지지 |
| 출력 이미지 | 딥맵, 컬러맵, 그레이스케일 맵, 포인트 클라우드 |
| Z축 정밀도 | 0.08 @ 1200mm 0.59 @ 3000mm |
| XY 축 정밀도 | 0.6 @ 1200mm 1.5 @ 3000mm |
| FOV（H/V） | max 51°/41°±3° |
| 기준선 | 350 |
| 권장 측정 범위 | 1200-2400 |
| 최대 측정 거리 | 1200-3000 |
| 근거리 시야 | 1146 x 906 |
| 원거리 시야 | 2463 x 2243 |
| 호스트 운영 체제 | Linux/Windows/ROS |
| 소프트웨어 개발 키트 | Percipio Camport SDK; C, C++, C#, Python 등을 지원합니다. |
| 크기 | 449 mm x 104 mm x 64 mm |
| 무게 | 2307g |
| 데이터 인터페이스 | Gigabit Ethernet |
| 네트워크 인터페이스 | M12 X-Code 8孔航空接⼝ |
| 트리거 및 전원 인터페이스 | M12 X-Code 8孔航空接⼝ |
| 전력 소비 | ≤ 24 W |
| 외장 재질 | 알루미늄 합금 |
| 보호 등급 | IP65 |
| 방열 방식 | 수동 냉각 |
| 설치 방법 | 기계적 고정 |
| 공급 전압 | DC 24 V ~ 48 V |
| 작동 온도 | 0 ~ 40℃ |
| 보관 온도 | -10 ℃ ~ 55℃ |

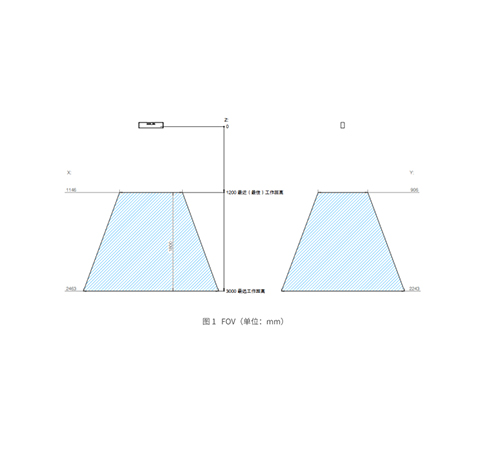

원거리 시야
2463 mm x 2243 mm @ 3000 mm (H/V：약45°/41°)

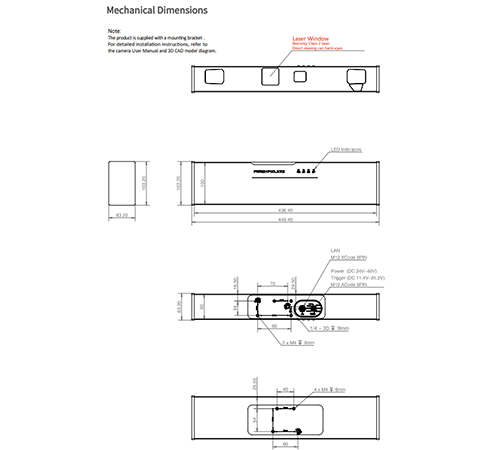

치수도
